Przewodnik po drzwiach przystankowych windy: rodzaje, funkcje bezpieczeństwa i wskazówki dotyczące konserwacji

Co to są drzwi do windy i dlaczego to ma znaczenie

An drzwi do windy , czasami nazywane drzwiami do holu lub drzwiami do szybu windowego, to drzwi, które widzisz i z którymi wchodzisz w interakcję na każdym piętrze budynku, a nie drzwi wewnątrz samej kabiny windy. Podczas gdy drzwi kabiny poruszają się wraz z windą, drzwi do przystanka pozostają nieruchome na każdym piętrze i otwierają się tylko wtedy, gdy kabina windy jest odpowiednio wyrównana z tym poziomem. To rozróżnienie ma znaczenie, ponieważ drzwi przystankowe są w rzeczywistości główną barierą bezpieczeństwa między ludźmi a szybem windy. Bez prawidłowo działających drzwi przystankowych każda osoba stojąca na podłodze mogłaby zostać narażona na głęboki, niestrzeżony pionowy szyb, dlatego też przepisy budowlane traktują te drzwi jako krytyczny sprzęt zapewniający bezpieczeństwo życia, a nie jako proste elementy architektoniczne.

Za każdym razem, gdy naciskasz przycisk wezwania i czekasz na windę, drzwi do przystanka wykonują cichą, ale niezbędną pracę. Blokuje się automatycznie, gdy nie ma samochodu, odblokowuje się tylko poprzez blokadę mechaniczną, gdy samochód przyjeżdża i zamyka się ponownie, zanim winda odjedzie. Zarządzający nieruchomościami, inżynierowie obiektu, a nawet zwykli najemcy odnoszą korzyści ze zrozumienia, jak działają te drzwi, ponieważ pomaga to wyjaśnić, dlaczego niektóre kontrole konserwacyjne nie podlegają negocjacjom i dlaczego nigdy nie należy ignorować zaciętych lub hałaśliwych drzwi do przystanków.

Jak faktycznie działają drzwi do windy

Podstawowy mechanizm za drzwiami przystankowymi nazywany jest blokadą drzwi. To urządzenie fizycznie blokuje drzwi przystankowe, gdy kabina windy nie znajduje się na tym piętrze, i nie zwalnia blokady, chyba że kabina znajdzie się w małej strefie tolerancji, zwykle kilku centymetrów w poziomie. Właśnie dlatego winda odmówi otwarcia drzwi, jeśli zatrzyma się nieco powyżej lub poniżej poziomu podłogi – blokada po prostu nie zostanie rozłączona.

Gdy kabina dotrze i prawidłowo się wypoziomuje, łopatka lub wałek zamontowany w kabinie windy łączy się z mechanicznym sprzęgiem na drzwiach przystankowych. Łącznik ten przenosi ruch z napędu drzwi kabiny na panele drzwi przystankowych, dzięki czemu obie bramy otwierają się i zamykają razem, mimo że tylko drzwi kabiny mają własny silnik. Dzięki temu systemowi sprzęgania drzwi przystankowe i drzwi kabiny zawsze poruszają się synchronicznie — są one mechanicznie połączone tylko w tym krótkim czasie, gdy samochód jest obecny.

Zaangażowane kluczowe komponenty

• Panele drzwiowe — widoczne skrzydła przesuwne lub wahadłowe
• Mechanizm blokujący — blokuje drzwi, gdy nie ma samochodu
• Prowadnica drzwi i wieszaki — kierują płynnym ruchem w poziomie lub w pionie
• Progi i prowadnice — utrzymuj dolną część drzwi w jednej linii
• Panel wizyjny (opcjonalny) — małe okno zapewniające widoczność, jeśli pozwala na to kod

Rodzaje drzwi do windy, z którymi często się spotkasz

Drzwi przystankowe występują w kilku konfiguracjach, a właściwy wybór zależy od natężenia ruchu w budynku, szerokości szybu i wymagań estetycznych. Poniżej znajduje się krótkie porównanie, które pomoże Ci rozpoznać, na co patrzysz i zrozumieć kompromisy każdego projektu.

Drzwi otwierane do środka są najpopularniejszym wyborem w nowoczesnych budynkach średniej i dużej wysokości, ponieważ zapewniają najszerszy prześwit w stosunku do zajmowanej powierzchni i szybciej się poruszają, co skraca czas oczekiwania w godzinach szczytu. Drzwi otwierane na bok są bardziej powszechne w budynkach mieszkalnych, w których jest mniej miejsca na budżet i szyb. Pionowe drzwi dwudzielne można znaleźć prawie wyłącznie w windach towarowych lub usługowych, ponieważ mogą pomieścić wyższe ładunki bez konieczności dodatkowego prześwitu z boku.

Funkcje bezpieczeństwa wbudowane w nowoczesne drzwi przystankowe

Ponieważ drzwi przystankowe chronią ludzi przed szybem sięgającym kilkadziesiąt metrów w dół, nowoczesne kody wymagają wielu warstw redundancji. Pojedynczy zamek nigdy nie jest uważany za wystarczający – cały system został zaprojektowany w taki sposób, że awaria jednego elementu nadal pozostawia zabezpieczenie.

Oceny odporności ogniowej

Drzwi przystankowe prawie zawsze muszą mieć odporność ogniową, zwykle od jednej do dwóch godzin, w zależności od lokalnych przepisów, ponieważ szyb windy może działać jak komin, który rozprzestrzenia dym i płomień między piętrami, jeśli nie jest odpowiednio uszczelniony. Oznacza to, że zespół drzwi, łącznie z ościeżnicą i uszczelkami, musi zostać przetestowany i certyfikowany jako kompletna jednostka ognioodporna, a nie tylko przy użyciu pojedynczych materiałów ognioodpornych.

Blokowanie mechaniczne i elektryczne

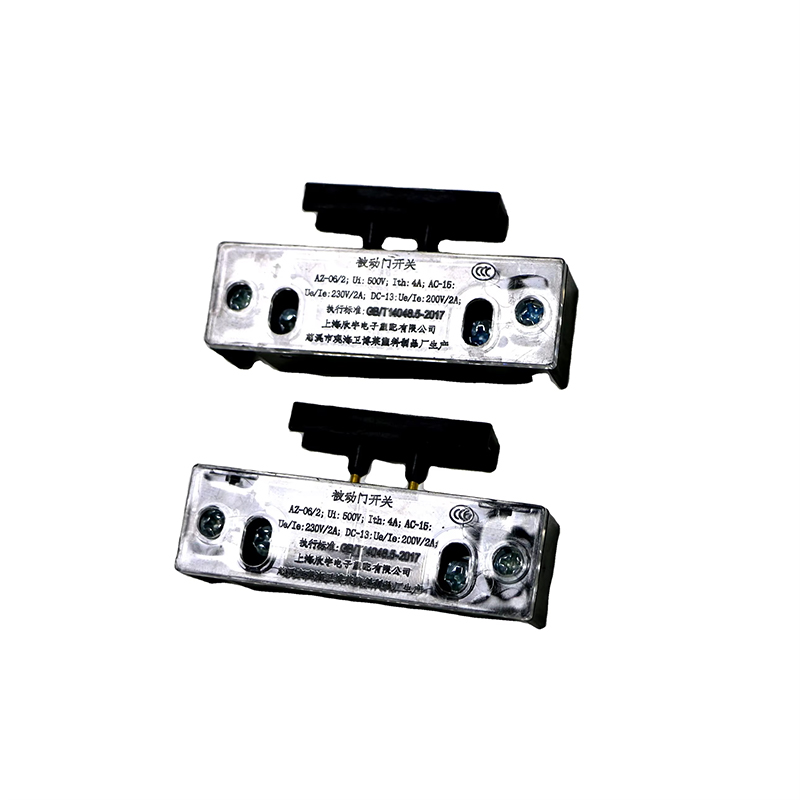

Poza blokadą mechaniczną większość systemów zawiera także elektryczny przełącznik stykowy, który potwierdza, że drzwi są całkowicie zamknięte i zablokowane, zanim winda ruszy. Jeśli zamek mechaniczny nie zadziała lub styk elektryczny nie zarejestruje zamknięcia, system sterowania windą utrzyma kabinę w miejscu, zamiast ryzykować poruszanie się z niezabezpieczonymi drzwiami.

Urządzenia ograniczające

W wielu jurysdykcjach wymagane są obecnie urządzenia ograniczające, które uniemożliwiają otwarcie drzwi przystankowych na więcej niż niewielką odległość (często około 100 mm), chyba że samochód faktycznie znajduje się na tym piętrze. Dotyczy to sytuacji, w których ktoś może próbować ręcznie otworzyć drzwi, dodając kolejną warstwę ochrony przed przypadkowym odsłonięciem wału.

Typowe problemy z drzwiami przystankowymi i ich sygnalizacja

Drzwi przystankowe wytrzymują intensywne codzienne użytkowanie, a drobne problemy mogą szybko się nasilić, jeśli zostaną zignorowane. Rozpoznawanie wczesnych sygnałów ostrzegawczych pomaga personelowi budynku zaplanować naprawy, zanim drobna usterka przerodzi się w przerwę w świadczeniu usług lub, co gorsza, zagrożenie dla bezpieczeństwa.

• Odgłosy zgrzytania lub piszczenia — zwykle zużyte rolki lub sucha gąsienica wymagająca smarowania
• Drzwi nie zamykają się całkowicie — często spowodowane zanieczyszczeniami w prowadnicy progu lub źle ustawionymi płozami prowadzącymi
• Drzwi wielokrotnie podskakują lub otwierają się ponownie — może to wskazywać na uszkodzony przełącznik stykowy drzwi
• Widoczna szczelina pomiędzy panelami po zamknięciu – sugeruje zużycie zamka lub niewspółosiowość wieszaka
• Powolny lub nierówny ruch — wskazuje na zużyte rolki wieszaka lub wygiętą prowadnicę

Każdy z tych objawów wymaga wezwania licencjonowanego technika wind, a nie zwykłej złotej rączki, ponieważ drzwi przystankowe podlegają rygorystycznym przepisom bezpieczeństwa, a niewłaściwa regulacja może spowodować problemy z odpowiedzialnością właściciela budynku.

Praktyki konserwacyjne wydłużające żywotność drzwi przystankowych

Rutynowa konserwacja jest znacznie tańsza niż naprawy awaryjne, a większość awarii drzwi przystankowych wynika z pominiętych przeglądów, a nie nagłej awarii części. Spójny harmonogram konserwacji zapewnia płynne działanie bramy i zapewnia zgodność budynku z lokalnymi przepisami bezpieczeństwa wind.

Kontrole miesięczne

Technicy zazwyczaj sprawdzają szynę progową pod kątem nagromadzenia się zanieczyszczeń, testują przełączniki stykowe drzwi pod kątem prawidłowej sygnalizacji i sprawdzają, czy blokada gładko zatrzaskuje się i zwalnia na każdym piętrze. Samo czyszczenie toru pozwala uniknąć wielu problemów związanych z zakleszczeniem, ponieważ częstymi sprawcami są kurz, upuszczone monety i drobne zanieczyszczenia.

Serwis roczny lub półroczny

Dokładniejsze kontrole obejmują zużycie rolek wieszaka, napięcie linek i łańcucha mechanizmu sprzęgającego, integralność uszczelnienia ogniowego i ogólne wyrównanie paneli. W wielu jurysdykcjach wymagane jest również przeprowadzanie corocznego formalnego testu bezpieczeństwa, podczas którego licencjonowany inspektor sprawdza, czy blokada nie zostanie zwolniona, jeśli w pobliżu nie będzie samochodu, potwierdzając tym samym, że podstawowa funkcja bezpieczeństwa drzwi jest nienaruszona.

Jak wybrać odpowiednie drzwi przystankowe do projektu nowego lub modernizowanego

Wybierając drzwi przystankowe do nowej instalacji lub projektu modernizacji, właściciele budynków powinni wziąć pod uwagę kilka czynników poza ceną. Szerokość szybu często decyduje o tym, czy drzwi otwierane do środka czy otwierane na bok są w ogóle wykonalne, natomiast oczekiwana liczba pasażerów określa, czy szybsze drzwi otwierane do środka są warte dodatkowych kosztów. Wymagania dotyczące odporności ogniowej nie podlegają negocjacjom i różnią się w zależności od rodzaju użytkowania i jurysdykcji, dlatego warto potwierdzić wymagania lokalnych przepisów wcześniej, a nie po zamówieniu drzwi.

Estetyka wykończenia również ma większe znaczenie, niż się spodziewamy, ponieważ drzwi przystankowe są jednym z najbardziej widocznych elementów windy w holu lub korytarzu. Powszechnie stosowane są wykończenia ze stali nierdzewnej, stali malowanej i laminatu, przy czym stal nierdzewna jest zwykle wybierana do lobby komercyjnych o dużym natężeniu ruchu ze względu na jej trwałość i niewielkie wymagania konserwacyjne. Na koniec zawsze upewnij się, że system drzwi i blokad producenta jest certyfikowany zgodnie z odpowiednimi przepisami bezpieczeństwa wind obowiązującymi w Twoim regionie, ponieważ mieszanie niekompatybilnych komponentów od różnych dostawców może powodować komplikacje zarówno w zakresie bezpieczeństwa, jak i gwarancji.
